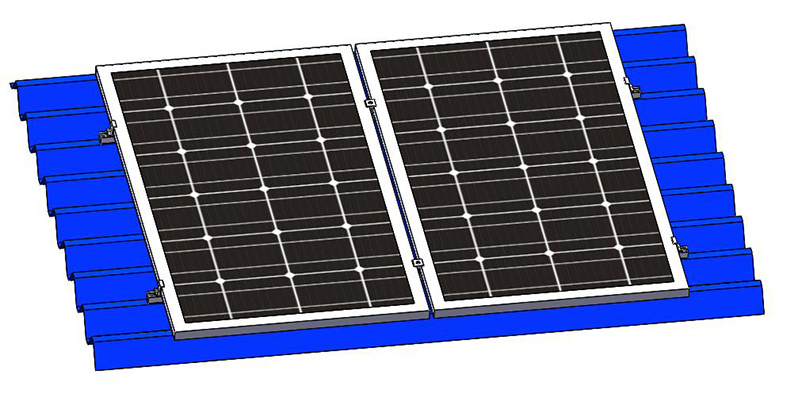

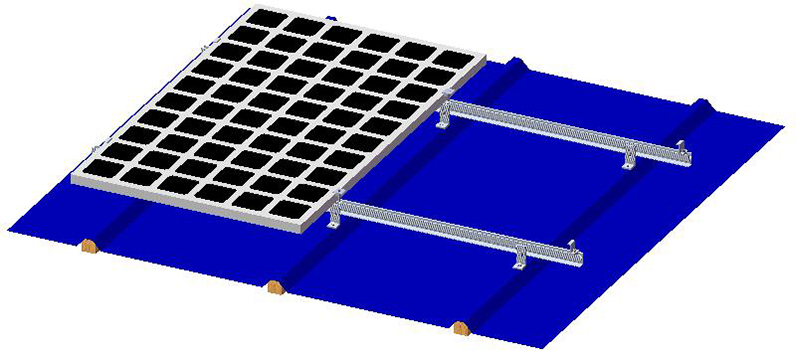

# Solar-Montagesystem

#Solardachmontagesystem

#Installationshandbuch

Einfach zu installieren:

1. Das spezielle Aluminiummaterial mit Hohlstruktur und der Verbindungsmodus machen die Installation einfach und bequem.

2. Die Schneid- und Bohrarbeiten wurden vor Verlassen des Werks arrangiert, was die Installationszeit und die Arbeitskosten erheblich reduziert.

3. Geringes Gewicht, abnehmbar, einfach zu transportieren und zu installieren;

Umweltschutz:

1. Die Korrosionsbeständigkeit von Hochleistungs-Aluminiumlegierungsmaterialien ist überlegen und wurde durch Oberflächenanodisierung oder -besprühung wissenschaftlich und streng behandelt.

2. Wir bieten 10 Jahre Qualitätsgarantie und 20 Jahre Laufzeit.

1 、 Tools installieren

	Inbusschlüssel 6mm
	Verstellbarer Schraubenschlüssel
	Drehmomentschlüssel Passend für M8/M12-Schrauben oder -Muttern

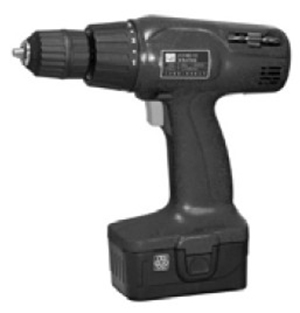

	Elektrisches Werkzeug

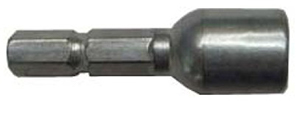

	Hexagonales Faser-Kit Passend für ST6.3\M8\M12 Bolzen
	Bohrwerkzeug 5 mm

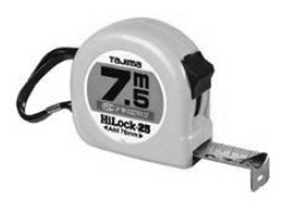

	Bandmaß

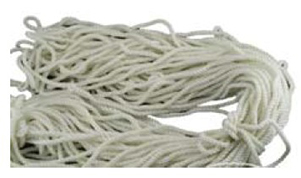

	Linie

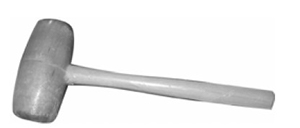

	Holzhammer

2 、 Systemteile

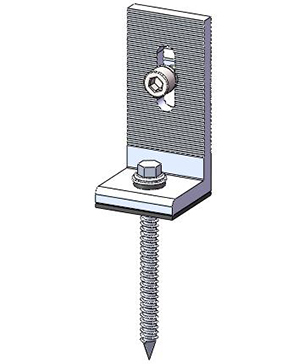

	L-Fuß

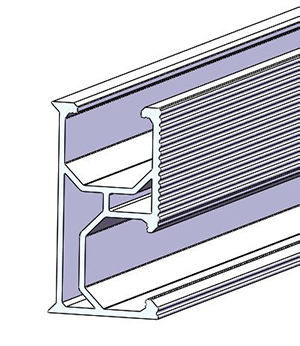

	Schienen

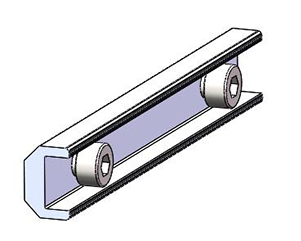

	Schienenverbindung

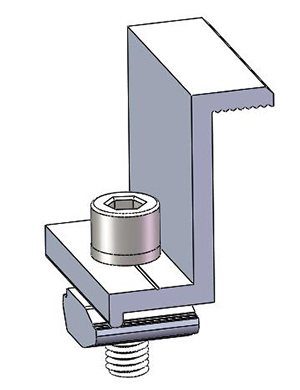

	Endklemme

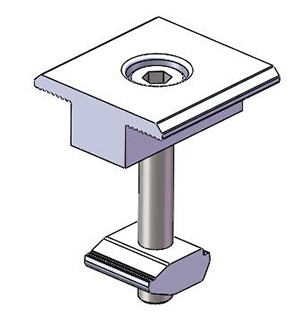

	Mittelklemme

3 、 Installation

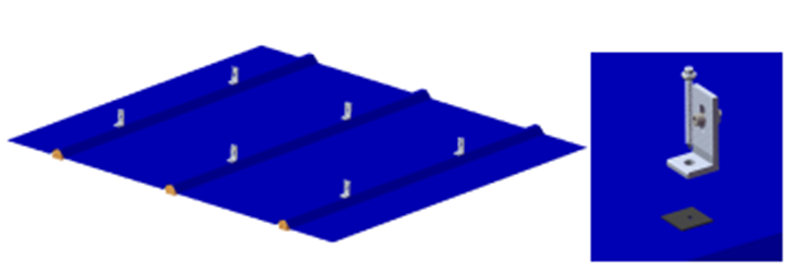

Erste ： Installieren Sie den L-Fuß.

Montieren Sie den L-Fuß und den EPDM-Gummi gemäß der folgenden Zeichnung.

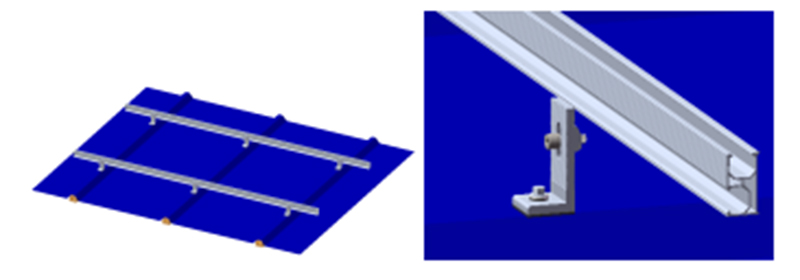

Zweitens: Schienen installieren

a. Montieren Sie die Schiene an der Seite des linken Fußes und sichern Sie sie mit einer Mutter.

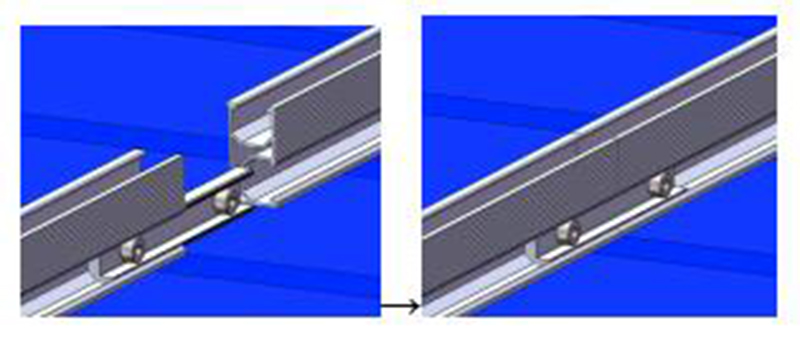

B. [Ende] Anschluss für die Schienen (wenn die Schiene nicht lang genug ist, muss sie auf die benötigte Länge angeschlossen werden.)

Setzen Sie zuerst die Verbindung an der Seite der Schiene ein und verriegeln Sie den Bolzen.

Zweitens: Setzen Sie eine weitere Schiene ein und verriegeln Sie den Riegel.

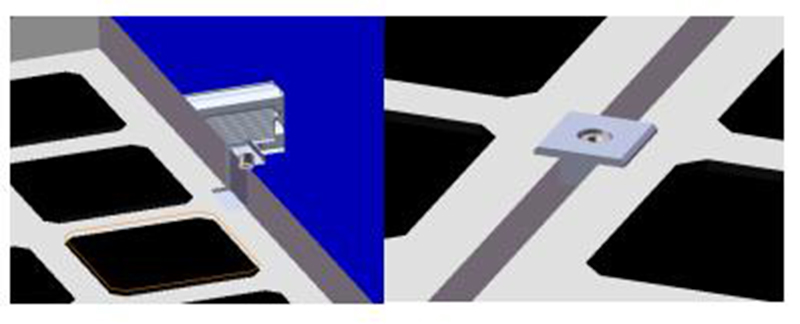

Drittens: Panel installieren

A. Legen Sie das Panel auf die Schiene und verriegeln Sie die Endklemme

B. Befestigen Sie die Mittelklemme zwischen zwei Platten.

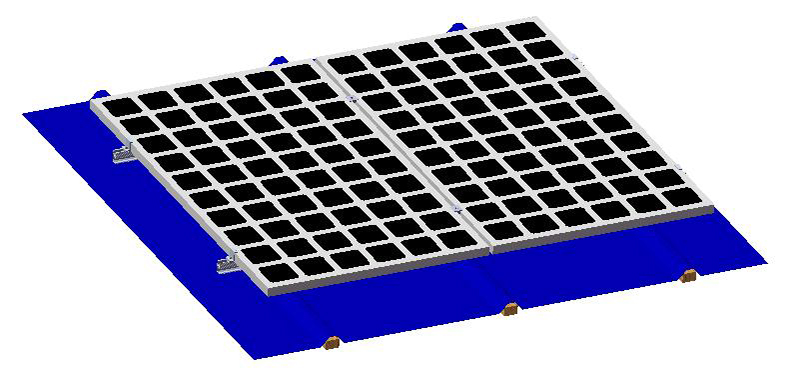

Viertens: Schließen Sie die Installation in der Reihenfolge ab

Aufmerksamkeit ：

1. Die Struktur kann dem Körper schaden;

2. Das Zubehör der Struktur kann dem Körper schaden;

3. Achten Sie auf Ihren Kopf und Ihre Augen;

4. Gehen Sie im Arbeitsbereich vorsichtig vor.
